污水處理廠壓濾機專用泵柱塞泵替換螺桿泵

發布時間：2021-02-03 16:40:10

點擊量：0

污水處理廠柱塞泵替換螺桿泵污水廠污泥脫水主要有高壓隔膜板框壓濾機進行。壓濾機進料泵采用螺桿泵，項目設置600平方板框壓濾機1臺，350平方壓濾機2臺。600平米板框壓濾機配套高

聯系電話：138 9148 1115

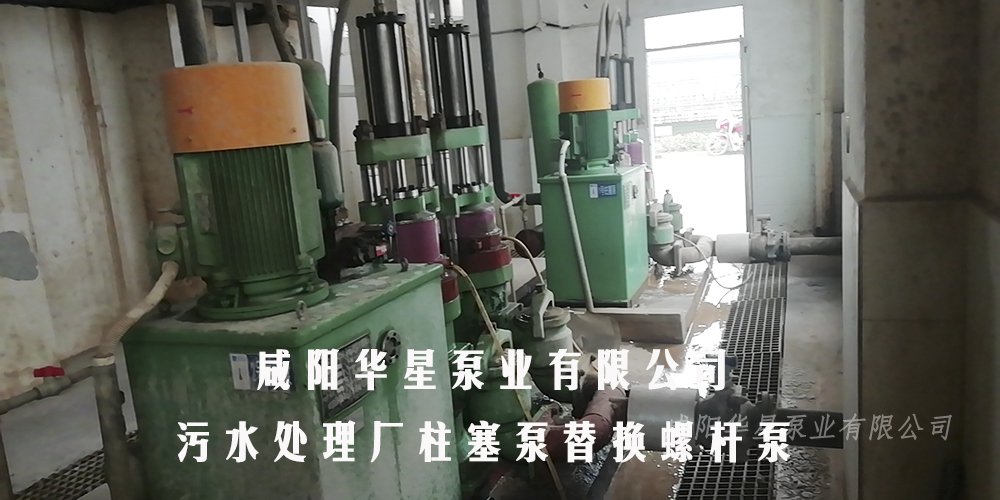

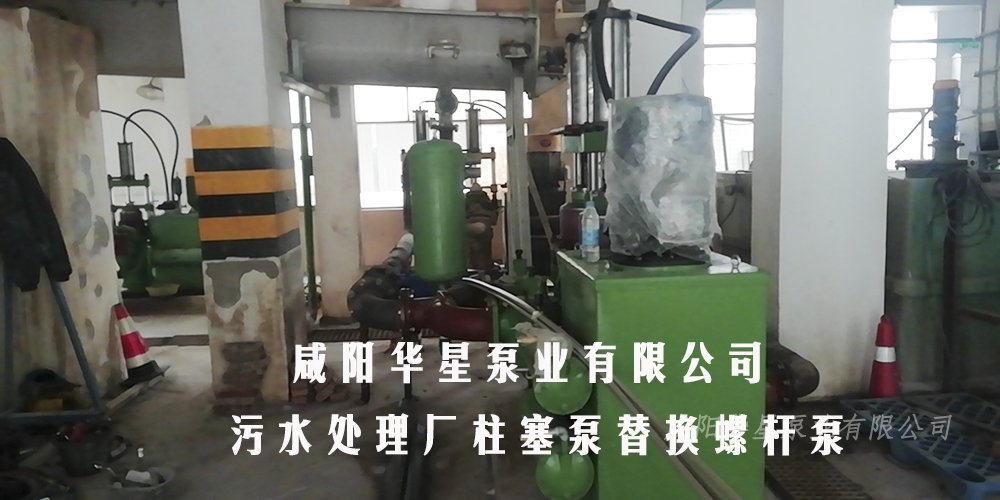

污水處理廠柱塞泵替換螺桿泵

　　污水廠污泥脫水主要有高壓隔膜板框壓濾機進行。壓濾機進料泵采用螺桿泵，項目設置600平方板框壓濾機1臺，350平方壓濾機2臺。600平米板框壓濾機配套高低壓進料螺桿泵2臺，350平方壓濾機配套進料螺桿泵1臺。由于壓濾機使用頻率高，進泥顆粒含量多，導致螺桿泵定子及轉子損壞非常大，螺桿泵定子轉子使用壽命約為半年。維護費用非常高，成本加大，因此結合項目實際情況，將螺桿泵更換為柱塞泵，在保證生產進料效果的前提下，節約維護成本，節約能耗。

　　一、柱塞泵優勢

　　YB系列陶瓷柱塞泵是液壓驅動雙缸雙作用的容積型泵。以α型氧化鋁為柱塞，具有高的耐磨性和耐腐蝕性，該泵有運行平穩可靠，輸出壓力高計量準確，壓力波動小，低噪音耐酸堿，操作維護方便，使用壽命長等特點，配合壓濾機使用是各種類型固液分離的理想產品。相比離心泵、螺桿泵、轉子泵，該泵有以下優勢：壓力功率小，磨損小壽命長，有可調恒溫的功能，維修費用僅為離心泵、螺桿泵、轉子泵的十分之一，為用戶降低了使用成本減少了電能消耗。

　　參數：

型號	額定流量m³/H	壓力范圍MPa	電機KW	進/出漿法蘭PN16
YBH300-60	60	0-2.0	18.5	DN150/DN150
YBH400-100	100	0-2.0	22	DN150/DN150

　　本次選擇以上2種型號柱塞泵匹配600及350平方壓濾機進料使用。其中350平壓濾機選擇流量60立方/h，壓力20BAR柱塞泵，完成滿足正常進料需求流量50左右，壓力12公斤的要求，在柱塞泵進料前期，出口阻力小，可實現滿流量進料，一般在2.5小時左右進料完成。同時600平壓濾機進料流量選擇100，滿足在快的時間內實現進料完成。

　　主要優勢：

　　1、柱塞泵出口壓力高。可保證20公斤壓力，不會出現螺桿泵隨著定子和轉子磨損而無法保壓，導致進料壓力不足，或者進料時間過長。

　　2、能耗低：正常350平壓濾機配套螺桿泵22KW，600平壓濾機配套螺桿泵45KW，而柱塞泵僅需要配套18KW和22KW，尤其對于600平壓濾機節約能耗一半以上。

　　3、后期維護成本低。螺桿泵(每臺套)每半年需要更換一次轉子和定子每臺套，據市場調查一套35千瓦定子、轉子約6萬左右，而柱塞泵僅僅需要更歡發片和橡膠密封，每次費用僅為6千元左右。其維護費用僅為柱塞泵維護費用的10%左右。

　　二、柱塞泵和螺桿泵具體比對表

按正常每天工作10-12小時來計算	陶瓷柱塞泵	螺桿泵
流量	100m³/h	100m³/h
電機	22KW	45KW
較高壓力	2.0MPa	1.2MPa
整機壽命	15年以上	10年左右
核心部件使用壽命	超硬陶瓷柱塞，缸體壽命20年	螺桿，壽命1年
主要密封件及易損件更換時間	壽命：6-12月/次	膠套6-12月
年平均使用易損配件費用	5年內，<6000元/年	>6萬
特點	可調恒壓，自動變量，低壓大流量，高壓小流量，液壓系統自動調整	變頻器調整

	陶瓷柱塞泵	螺桿泵
流量	60m³/h	60m³/h
電機	18.5KW	22KW
較高壓力	2.0MPa	1.2MPa
整機壽命	15年以上	10年左右
核心部件使用壽命	超硬陶瓷柱塞，缸體壽命20年	螺桿，壽命1年
主要密封件及易損件更換時間	壽命：6-12月/次	膠套6-12月
年平均使用易損配件費用	5年內，<6000元/年	>6萬
特點	可調恒壓，自動變量，低壓大流量，高壓小流量，液壓系統自動調整	變頻器調整

根據某污水廠現運行14h/天來對比

600平壓濾機(高低壓泵)一年電費		費用 551880元	一年易損件
1臺	365/天X45/kwX0.8元/hX14h/天=183960元		定子、轉子 100000/次X2/次=200000元
350平壓濾機(高低壓泵)一年電費
2臺	365/天X45/kwX0.8元/hX14h/天X2臺=367920元		定子、轉子 50000/次X2套X2/次=200000元
YB400型柱塞泵一年電費		費用 241192元	閥片、橡膠密封、盤根等 7000X2/次=14000元
1臺	365/天X22/kwX0.8元/hX14h/天=89936元
YB300型柱塞泵			閥片、橡膠密封、盤根等 6000X2臺X2/次=24000元
2臺	365/天X18.5/kwX0.8元/hX14h/天X2臺=151256元
